LKZ-2500 Start Localizador de cables e infraestructuras subterráneas

Descripción

Detectives subterráneos

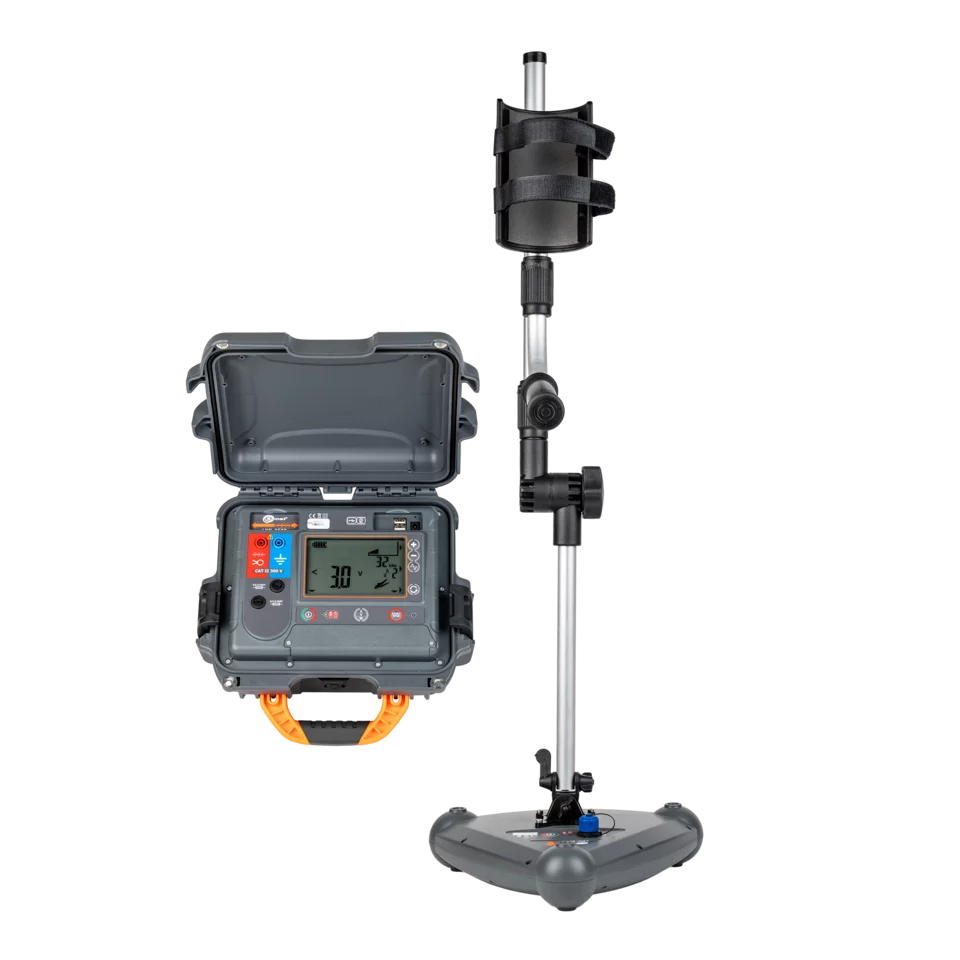

El kit de localización LKZ se compone del transmisor LKN y el detector LKD. Permite encontrar, identificar y rastrear la ruta de los objetos enterrados en el suelo. El usuario podrá enrutar:

• cables de alimentación y control, cables de datos y telecomunicaciones,
• sistemas de iluminación subterránea y protección catódica,
• instalaciones de agua y cloacales,
• instalaciones de distribución de combustibles: gas y otras cañerías,
• sistemas de calefacción y cañerías pre aisladas.

Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.

El transmisor LKN-2500 se utiliza para inyectar una señal de localización en el objeto que se está rastreando. El detector LKD-2500 colocado a lo largo del objeto que se va a cartografiar detecta la señal e informa de ello al usuario a través de la aplicación Sonel LKZ Mobile. La determinación de la ruta del objeto es posible basándose en la observación de las indicaciones de la brújula y el nivel de la señal detectada.

El sistema tiene posibilidad de enrutar cables y registrar rutas a través de la aplicación móvil. Dichos archivos pueden exportarse y compartirse con otros usuarios, también con aquellos que no dispongan del dispositivo LKN-2500 / LKD-2500.
El sistema es capaz de funcionar en modo pasivo (sin la participación del transmisor LKN-2500) y en modo activo (con la participación del transmisor LKN-2500). El modo activo permite introducir la señal de tres maneras diferentes:

• galvánica – consiste en introducir la señal en el objeto de forma galvánica, utilizando cables,
• pinzado – consiste en introducir la señal en el objeto de forma inductiva, utilizando pinzas,
• inductiva – consiste en introducir la señal en el objeto de forma inductiva, utilizando la antena interna del instrumento.

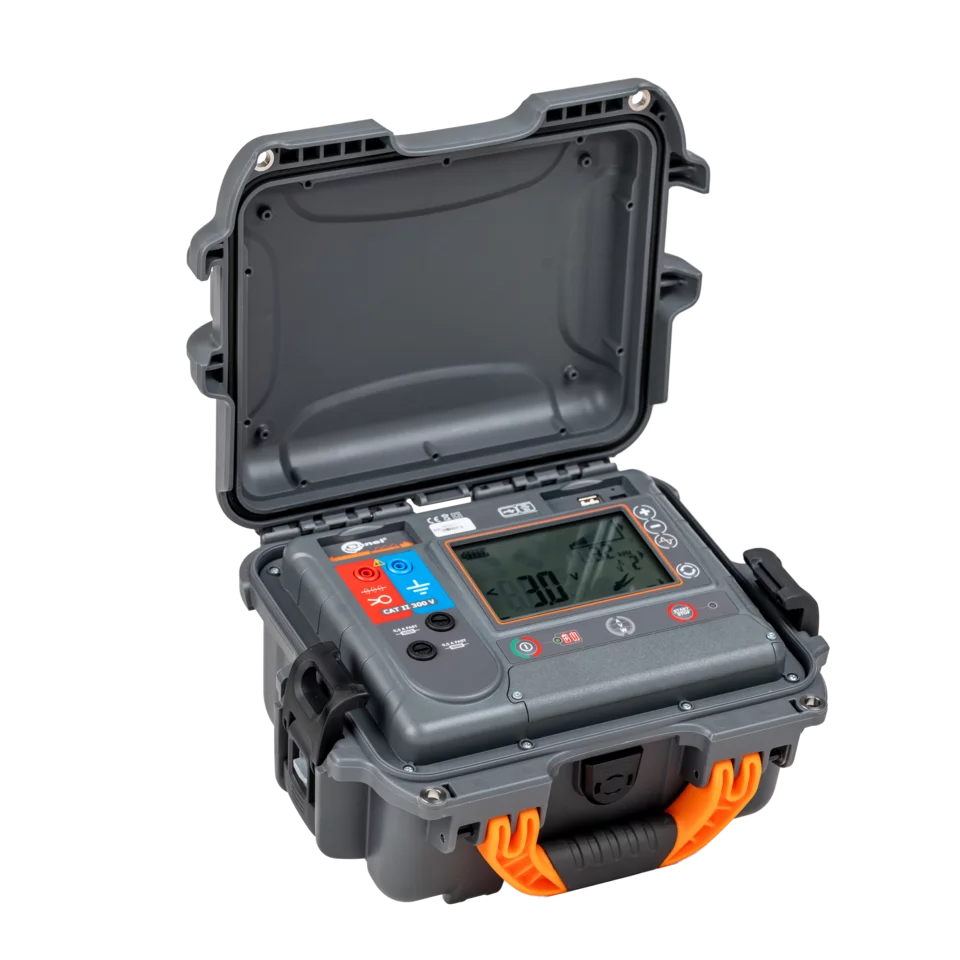

Transmisor

• El funcionamiento en modo de conexión directa galvánica o inductiva con la antena transmisora interna
• Funciona con las pinzas de transmisión
• Carcasa rígida

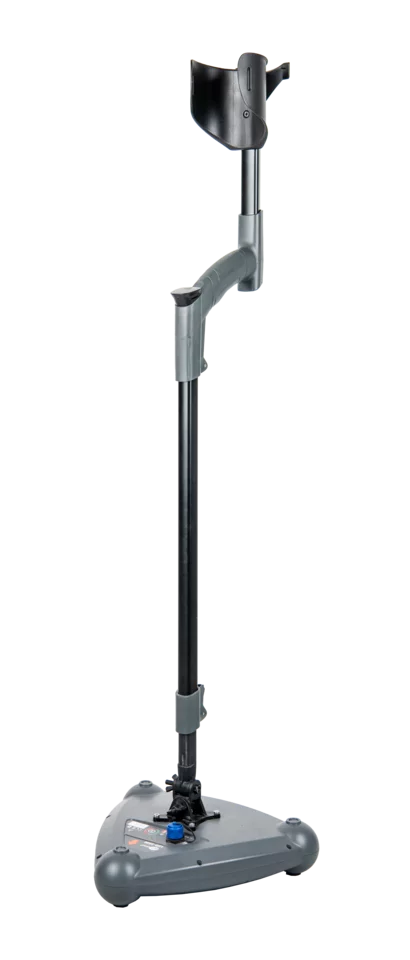

Detector

• Modo activo
  • funciona con el transmisor LKN-2500 a frecuencias de 8 kHz, 32 kHz (modo Signal)
• Modo pasivo – funcionamiento en frecuencias:
  • 50 Hz, 60 Hz (modo Power)
  • 2…65 kHz (modo Radio)

Sonel LKZ Mobile

Aplicación que colabora con el detector de cañerías y cables Sonel LKD-2500. Permite el enrutamiento de objetos, el almacenamiento de rutas en la memoria del dispositivo móvil junto con la orientación GPS de los puntos de ruta y lecturas adicionales.

La aplicación permite además:

• visualización de posicionamiento en directo,
• medición de la distancia a un punto de ruta específico,
• exportar rutas a otros dispositivos móviles,
• leer rutas desde la memoria del dispositivo móvil,
• visualización de lecturas almacenadas de todos los parámetros,
• fusión de rutas,
• añadir notas a las rutas y a los puntos de medición.
